Bezdrôtový skenovací systém bez nutnosti markerov

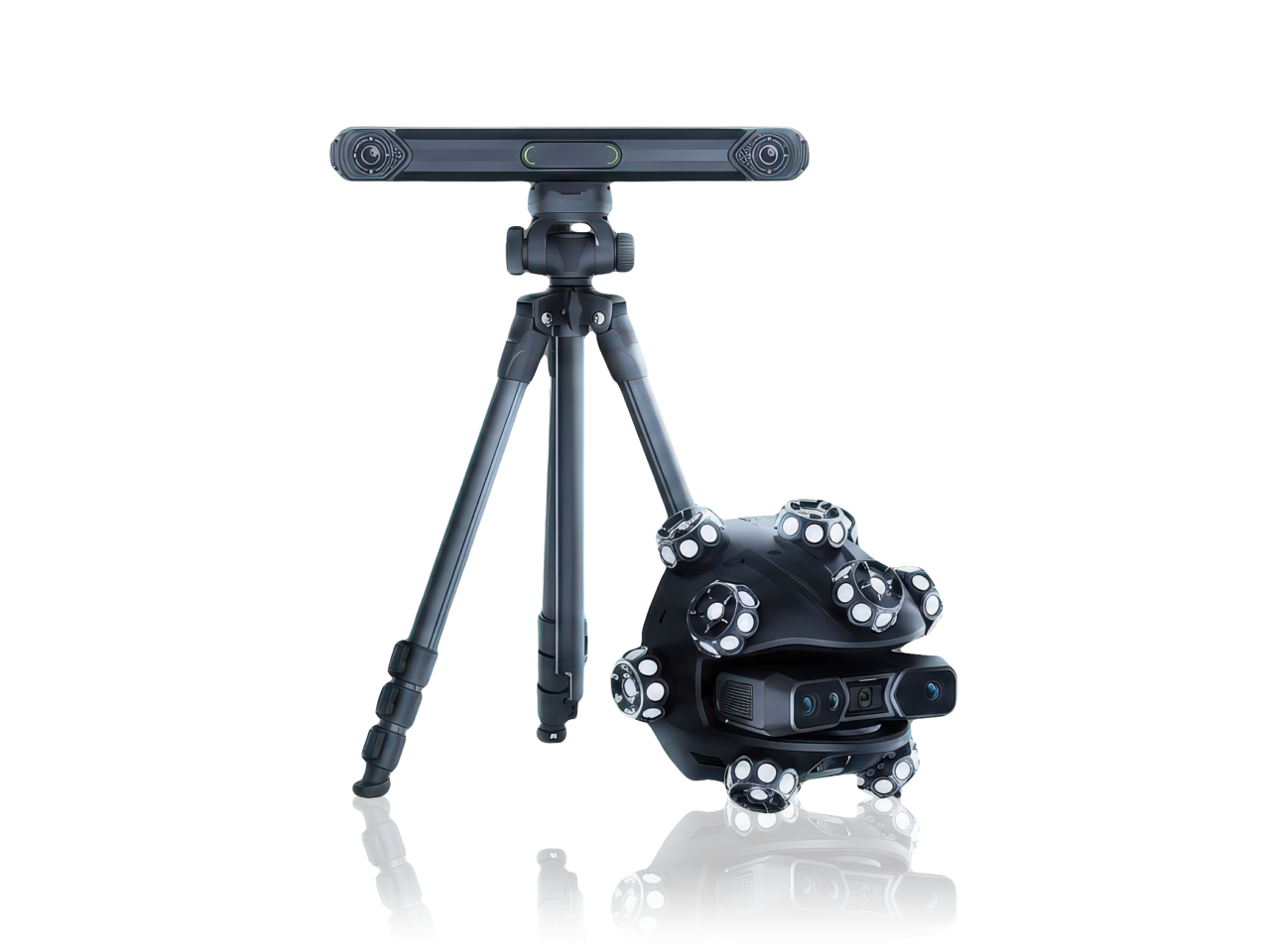

EinScan Trak je prvý bezdrôtový skenovací systém na svete, ktorý funguje v dvoch formách zároveň – ako sledovací tracker aj ako samostatný ručný skener. Odnímateľná sférická skenovacia hlavica sa dá kedykoľvek oddeliť od trackera a premeniť na samostatný bezdrôtový laserový skener, čím získate maximálnu flexibilitu pri práci s rôznymi typmi objektov.

Vďaka trackovaciemu systému bez potreby markerov dokážete skenovať veľké plochy priamo, bez lepenia značiek. Ručný skener zase zvláda skenovanie bez markerov aj na členitých, detailných povrchoch. Výsledkom je jedno prenosné riešenie pre reverzné inžinierstvo, ochranu kultúrneho dedičstva, úpravy karosérií áut aj digitalizáciu rozmerných objektov.

Vstúpiť do e-shopu
Technická špecifikácia
2 pracovné módy

Používajte Trak ako tracker na veľké plochy, alebo odpojte hlavicu a skenujte ako samostatný ručný skener.

3 laserové režimy

19+19 krížených línií, 7 paralelných línií alebo jedna línia pre hlboké otvory – podľa typu povrchu.

Skenovanie bez markerov

Vstavané reflexné značky na sférickej hlavici umožňujú trackerovi sledovať polohu skenera bez nutnosti lepenia markerov na objekt.

Až 5,5 hodiny výdrže

Vymeniteľné batérie za chodu, kalibrácia systému do 5–10 minút, prevádzka od -10 °C do 40 °C.

Práca aj v exteriéri

Spoľahlivé skenovanie do 110 000 luxov priameho slnečného svetla aj v interiéri.

5MP farebná textúra

Vstavaná HD kamera zachytáva verné farby a povrchové detaily naskenovaného objektu.

EXScan Rigil APP

Global Marker Alignment

Zarovnanie pomocou globálnej markerovej siete

Multiple Types
of Marker

Podporuje 3/6/12 mm markery.

Auto
Detecting Plane

Automaticky zistí a zadefinuje podožku a odstráni ju

Data Quality Indicator

Vizuálne ukáže kvalitu naskenovaných dát

Scan
Rewind

Pri chybnom zarovnaní skenu ho môžete vrátiť späť

Resume Edited
Data Scanning

Obnovte upravené dátá ak ste spravili chybu

X-Y-Z System Alignment

Zarovnajte svoj sken do koordinátov

EinScan Rigil Model-Measurement

Zmerajte základné rozmery priamo v skene

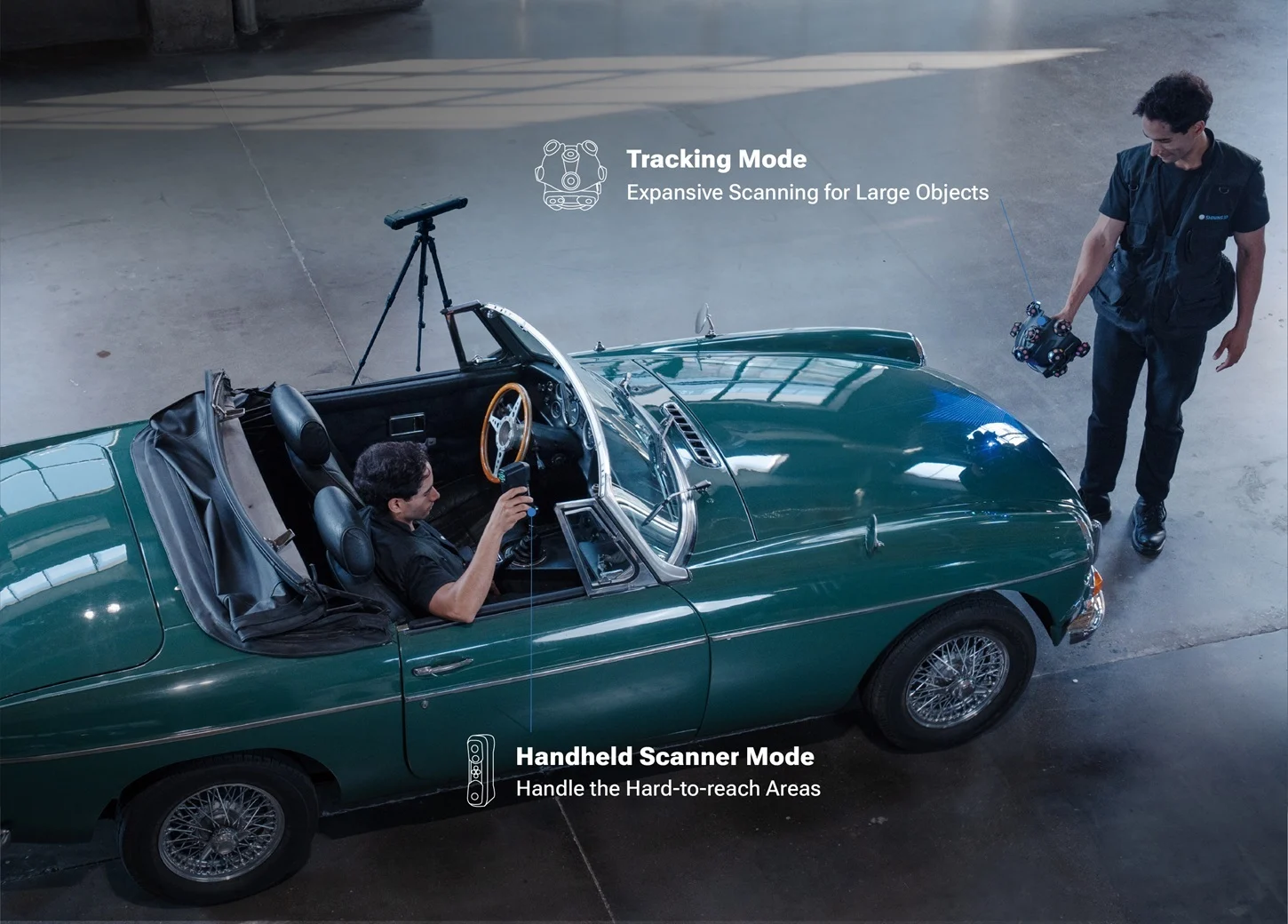

EinScan Trak ponúka dva pracovné módy pre maximálnu flexibilitu pri skenovaní:

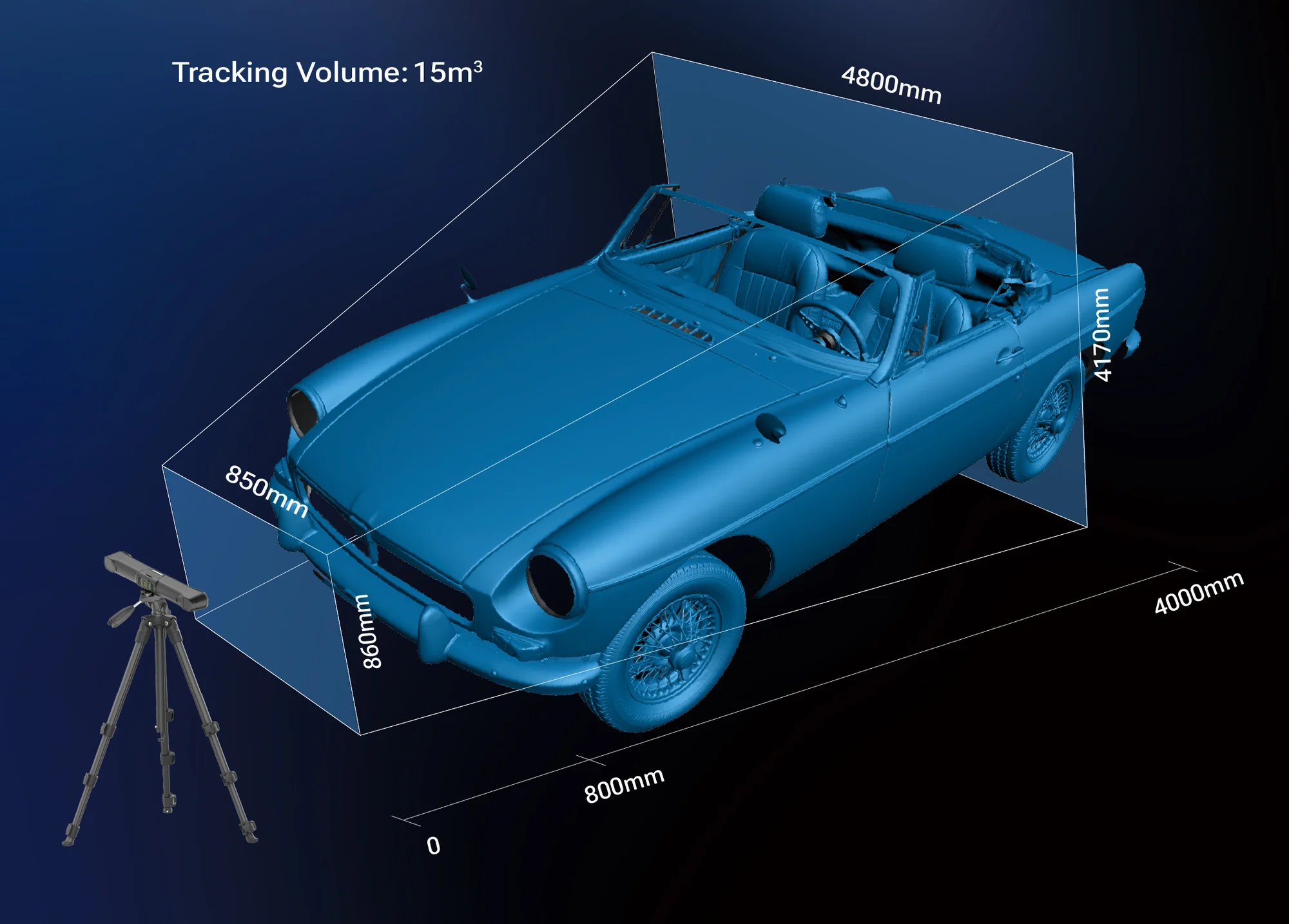

  • Trackovací mód: Rýchle a rozsiahle skenovanie stredných až veľkých objektov. Voľne premiestniteľný tracker rozširuje pokrytie a znižuje potrebu prípravy.
  • Mód ručného skenera: Dostane sa aj do úzkych priestorov mimo dosahu trackovacieho módu – ľahší a flexibilnejší pri skenovaní menších objektov.

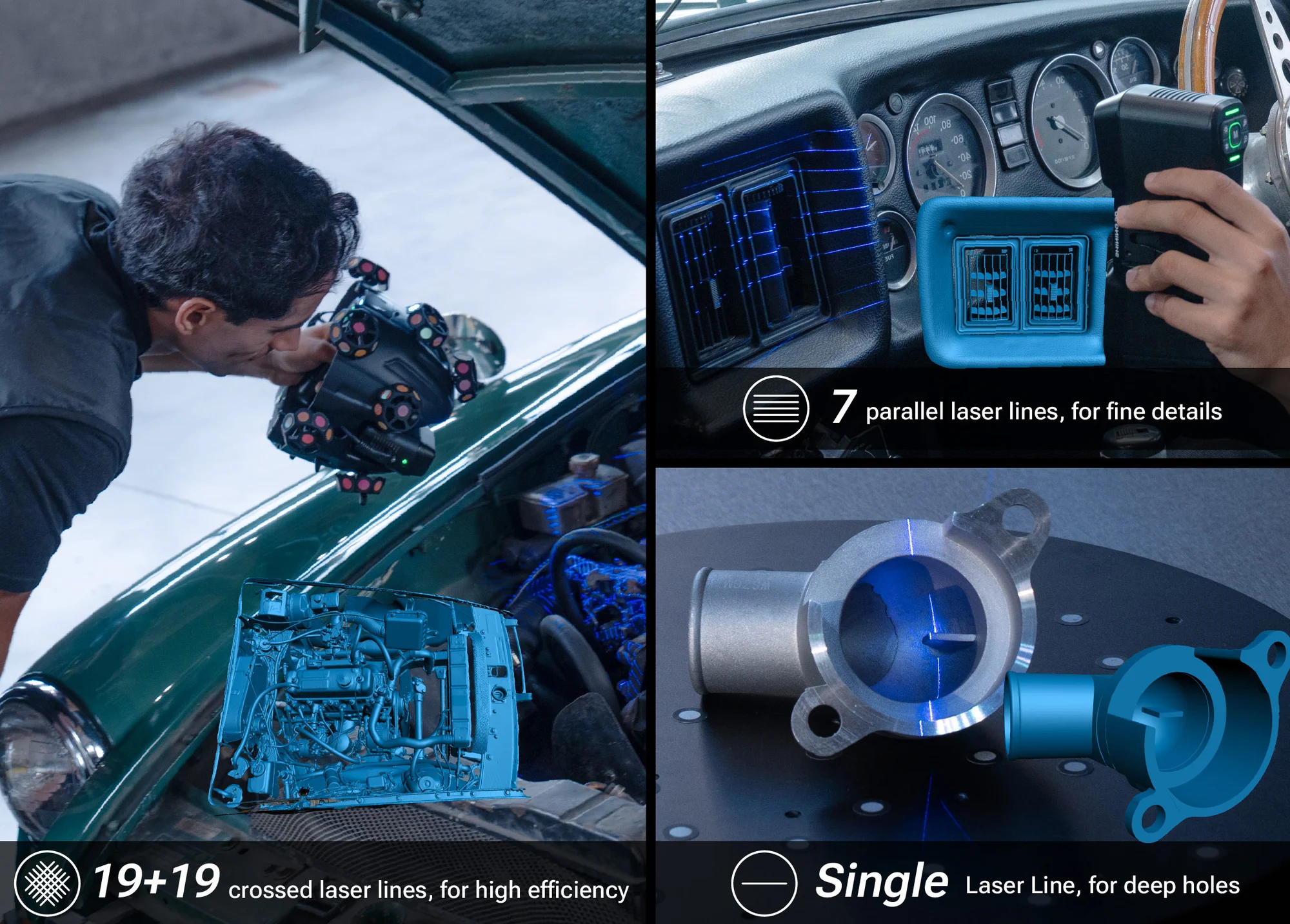

EinScan Trak podporuje tri laserové skenovacie režimy podľa typu povrchu a úlohy:

  • 19+19 krížených laserových línií: Vysoko efektívne skenovanie, rýchly zber kvalitných dát z veľkých objektov.
  • 7 paralelných laserových línií: Jemné detaily, presné zachytenie hrán a tenkých línií na súčiastkach.
  • Jedna laserová línia: Skenovanie hlbokých otvorov s pomerom priemer : hĺbka až 1:4.

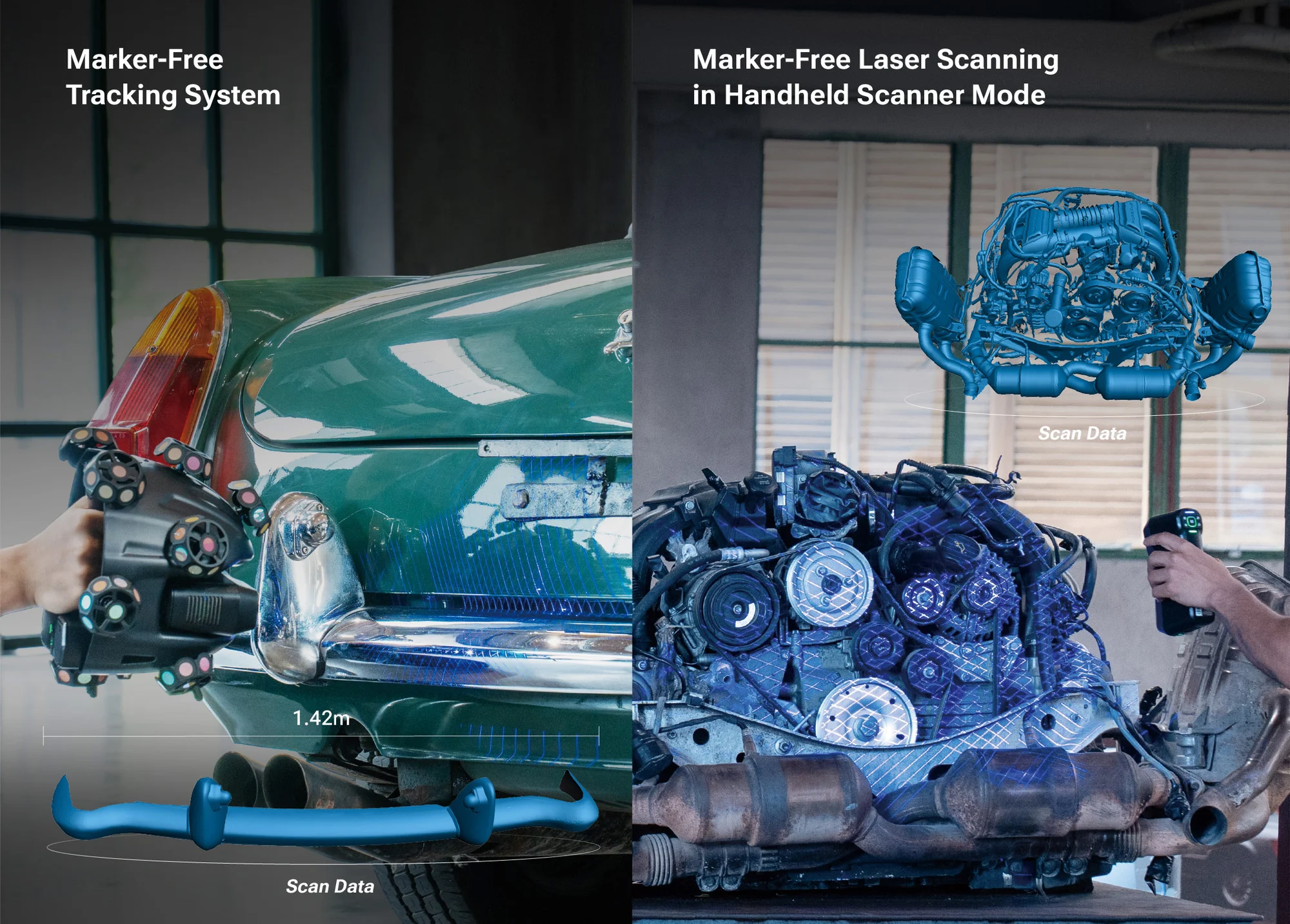

Sférická skenovacia hlavica má vstavané reflexné značky, vďaka ktorým tracker sleduje jej polohu v reálnom čase aj na povrchoch s málo detailmi.

  • Leapfrog skenovanie: Postupné premiestňovanie trackera umožňuje pokryť aj rozľahlé plochy bez straty sledovania.
  • Bez markerov na objekte: Stabilné laserové skenovanie aj na veľkých hladkých plochách bez lepenia značiek na samotný objekt.

Pri skenovaní povrchov bohatých na detaily zvláda mód ručného skenera plynulé laserové skenovanie bez potreby markerov.

  • Úspora času a nákladov: Odpadá príprava objektu lepením markerov pred skenovaním.
  • Odporúčanie pre vysokú presnosť: Pri náročných presnostných požiadavkách sa aj naďalej odporúča použitie globálnych markerov.

EinScan Trak umožňuje upravovať parametre skenovania priamo počas práce a inteligentne zlučovať dáta z oboch módov:

  • Úprava v reálnom čase: Pracovná vzdialenosť až 4 metre a rozlíšenie až 0,05 mm. Rozlíšenie môžete meniť priamo počas jedného skenu a lokálne dodefinovať detailnejšie oblasti.
  • Menej nadbytočných dát: Dáta z trackovacieho módu a módu ručného skenera je možné vzájomne zarovnať, vrátane kombinácie rôznych rozlíšení aj laserových režimov.

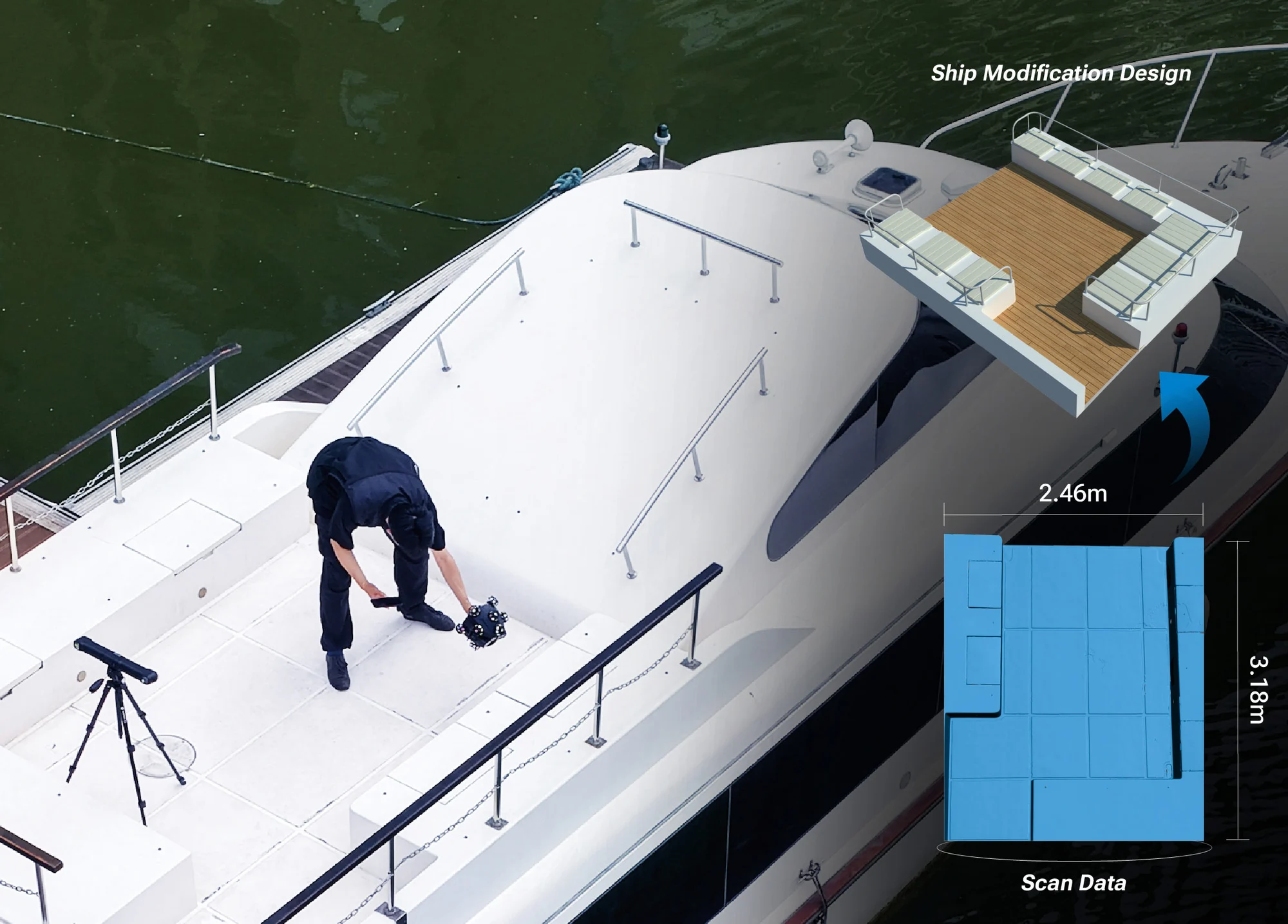

EinScan Trak je prispôsobený rôznym materiálom aj podmienkam nasadenia:

  • Rôzne materiály: Skenovanie čiernych a lesklých povrchov bez straty dát.
  • Rôzne prostredia: Spoľahlivé skenovanie vonku aj vnútri – zvláda intenzívne vonkajšie osvetlenie až do 110 000 luxov.

EinScan Trak je navrhnutý na dlhú a spoľahlivú prevádzku v teréne aj v prevádzke:

  • Bez obáv o batériu: Až 5,5 hodiny výdrže v móde trackera s možnosťou výmeny batérií za chodu bez prerušenia práce. Mód ručného skenera vydrží až 3,5 hodiny.
  • Rýchla kalibrácia: Kalibrácia celého systému za 5–10 minút a spoľahlivá prevádzka v rozsahu -10 °C až 40 °C.
  • Bezpečný prenos: Vysokopevný karbónový kompozit (CFFIM), odolný voči nárazom a náročnej preprave.

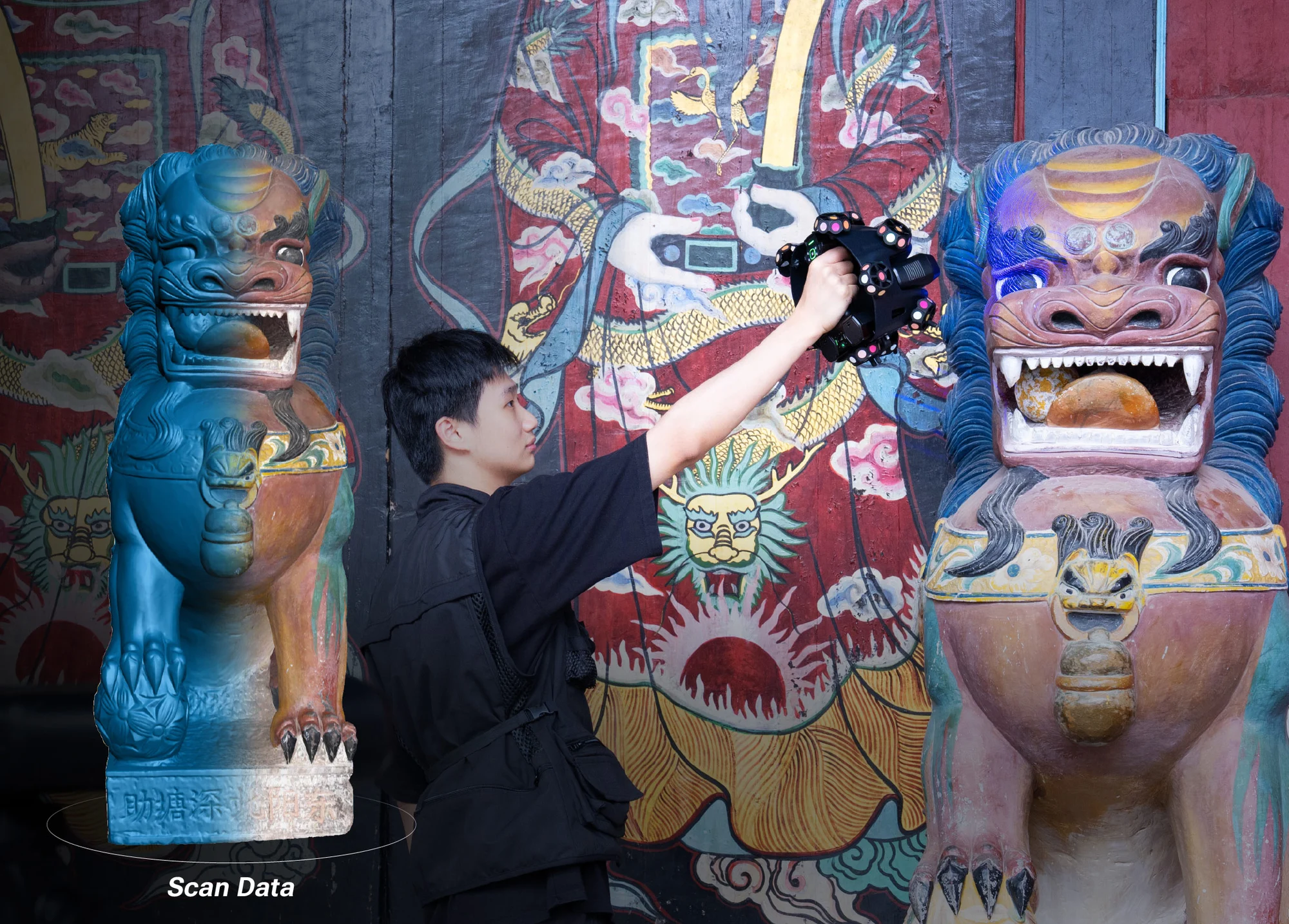

Vstavaná 5MP HD kamera pre skenovanie textúr presne zachytáva farby objektu aj detaily materiálu.

  • Bezdrôtové skenovanie: Bez potreby pripojenia k PC
  • Bezdrôtový prenos: Zdieľanie dát na SHINING 3D Cloud
  • Bezdrôtové zrkadlenie obrazovky: Zobrazenie na druhom monitore

EinScan Trak pracuje so softvérovým balíkom, ktorý pokrýva celý proces od zberu dát až po meranie:

  • EXScan Trak Software: Skenovací softvér pre rad EinScan Trak, navrhnutý pre komplexný zber 3D dát s flexibilným a efektívnym workflow.

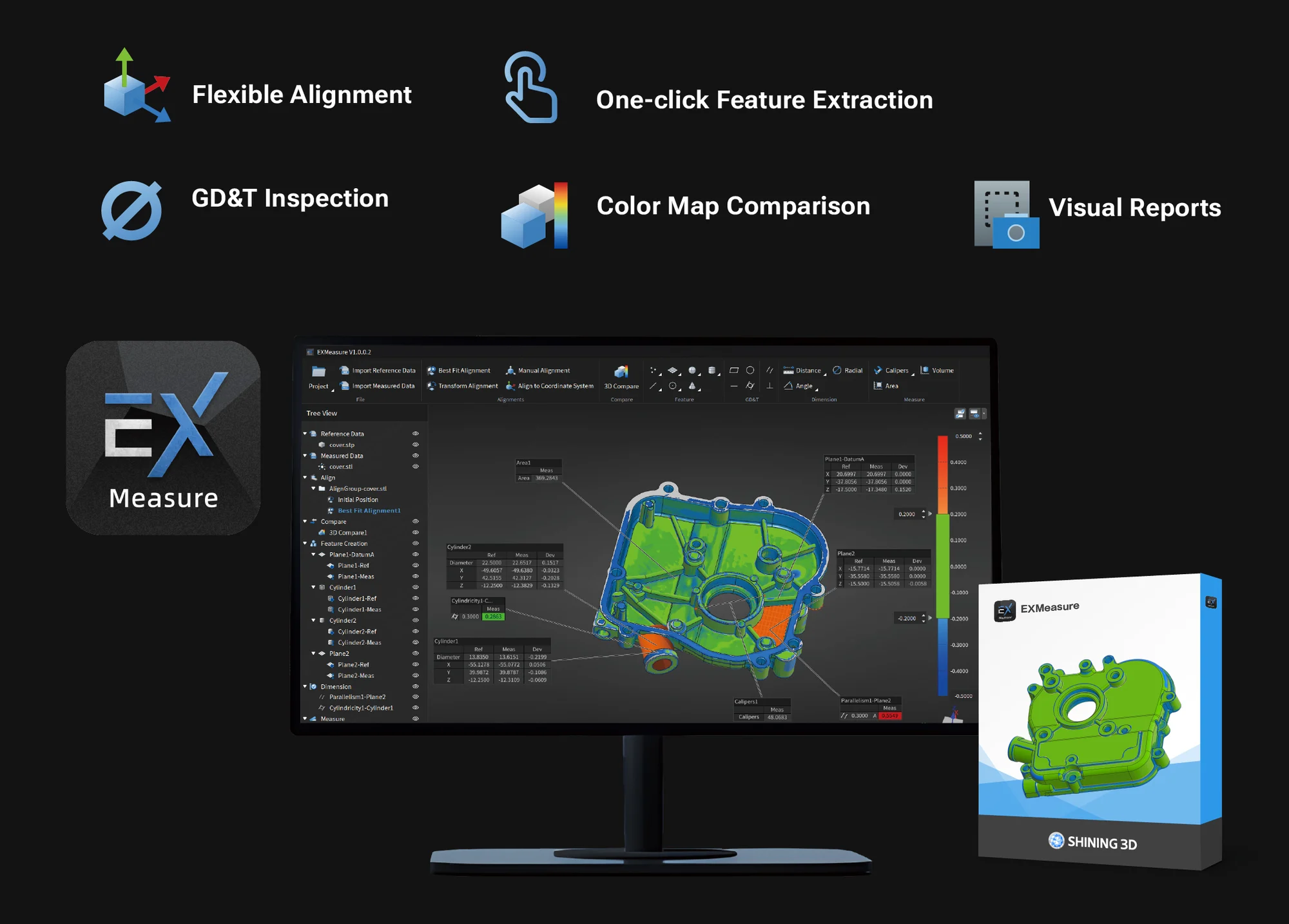

  • EXMeasure Software: Merací softvér určený na prácu s radom EinScan Trak, ktorý podporuje digitálnu rozmerovú analýzu – od naskenovaných dát až po overenie výsledkov.

EXModel je nástroj, ktorý zjednodušuje CAD modelovanie na ceste od 3D skenovania k výrobe.

  • Od mesh k CAD modelu: Obsahuje sadu nástrojov, ktoré premenia mesh na profesionálny CAD solid model v niekoľkých jednoduchých krokoch.

ExModel

Technická špecifikácia

Produktová brožúra EinScan RigilStránky výrobcu
