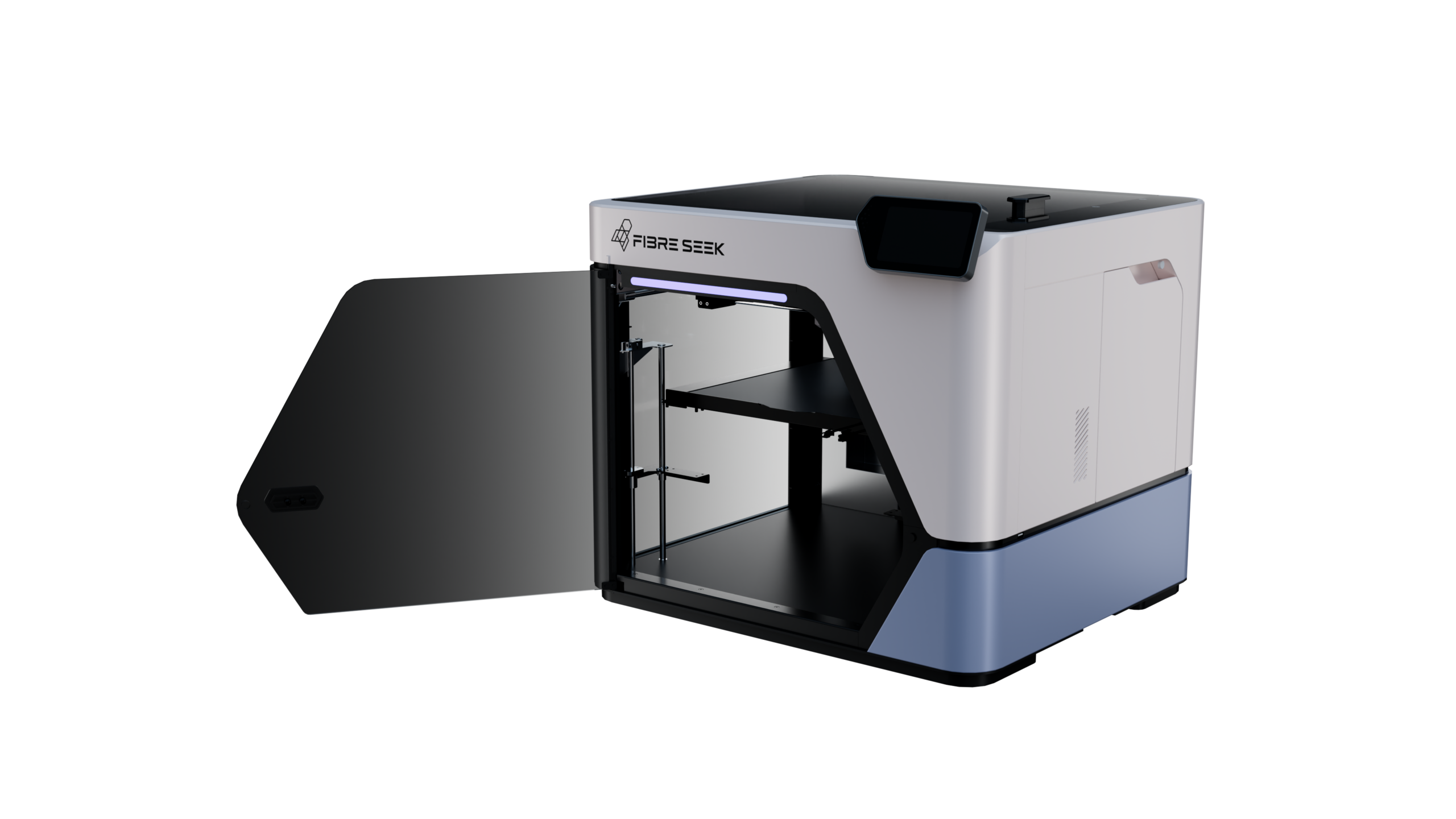

Stolná 3D tlačiareň s technológiou vkladania kontinuálneho vlákna
Profesionálne riešenie 3D tlače s kontinuálnym vláknom využíva technológiu CFC (Composite Fiber Co-extrusion), ktorá vpletá súvislé letecké uhlíkové vlákno priamo do vytlačeného dielu už počas tlače. Vďaka tomu dosiahnete ťahovú pevnosť až 900 MPa – približne dvojnásobok bežného hliníka 6061 – a zároveň diel, ktorý je výrazne ľahší a lacnejší než jeho kovová náhrada.
Ideálna voľba pre konštruktérov a vývojové tímy, ktoré potrebujú funkčné prototypy a záťažové diely bez čakania na kovoobrábanie. FibreSeeker 3 s modulárnou hlavou do 350 °C a aktívne vyhrievanou komorou na 65 °C zvládne popri bežných PLA a PETG aj náročné inžinierske materiály, vďaka čomu sa hodí rovnako do malej konštruktérskej dielne, ako aj do interného tlačového strediska firmy.
Inovatívny pracovný postup, intuitívny od začiatku do konca
Porovnanie 3D vytlačeného dielu s hliníkovou alternatívou
Hliník
FibreSeek CFC
Pevnosť
300 MPa
900 MPa
Hmotnosť
260 g
150 g
Cena
130 €
9 €
Čas výroby
3–7 dní
6–9 h
Ukážky časovej a finančnej náročnosti na výrobu dielu
Technická špecifikácia FibreSeeker 3
Vlastnosti tlačiarne
Vlastnosti tlačiarne
| Technológia | |
|---|---|
| Vlákno | CFC – Composite Fibre Co-extrusion |
| Plast | FFF – Fused Filament Fabrication |
| Telo tlačiarne | |
| Rozmery zariadenia | 615 × 595 × 540 mm |
| Hmotnosť zariadenia | 32 kg |
| Tlačový priestor (Š×H×V) | 300 × 300 × 245 mm |
| Vonkajší rám | Plast a sklo |
| Presnosť tlače | ±0,2 mm |
| Minimálna hrúbka vrstvy | 50 µm |

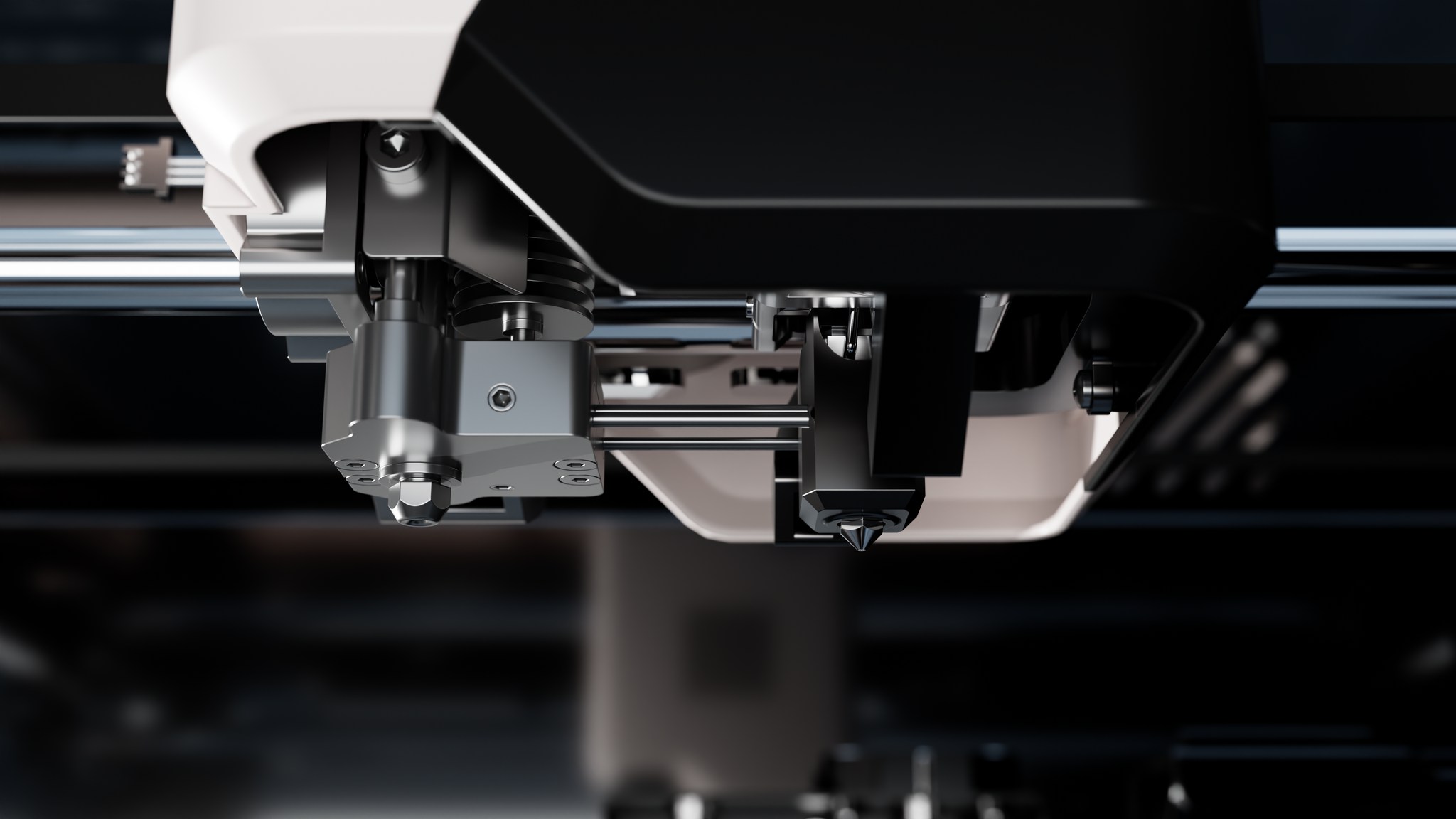

| Tlačová hlava | |
| Hotend | Celokovový |
| Tryska | Kalená oceľ |
| Max. teplota FFF trysky | 350 °C |
| Max. teplota CFC trysky | 350 °C |
| Priemer FFF trysky | 0,4 mm |
| Priemer CFC trysky | 0,7 mm |
| Rezačka vlákna | Vstavaná |
| Priemer FFF filamentu | 1,75 mm |
| Komora | |
| Aktívne vyhrievanie komory | Áno |
| Max. teplota | 65 °C |
| Vyhrievaná podložka | |
| Typ podložky | Flexibilná, vysokoteplotná |
| Max. teplota podložky | 110 °C |
| Vyrovnanie podložky | Plne automatické |
| Skladovanie materiálu | |
| FFF plast | Zadné držiaky |
| CFC vlákno | Zabudovaná komora |
| Rýchlosť | |
| Max. rýchlosť FFF | 500 mm/s |
| Max. rýchlosť CFC | 20 cm³/h |
| Chladenie | |
| Ventilátor chladenia dielu | Uzavretá slučka (closed loop) |
| Ventilátor chladenia hotendu | Uzavretá slučka (closed loop) |
| Ventilátor riadiacej dosky | Uzavretá slučka (closed loop) |
| Podporované materiály | |
| FFF plasty | PLA, PETG, PC, PA, PACF, PETGF |
| CFC vlákno | X-CCF, X-CGF |
| Ťahová pevnosť kompozitu | Až 900 MPa |
| Elektrické požiadavky | |
| Napätie | 100–120 V AC / 200–240 V AC, 50/60 Hz |
| Maximálny príkon | 1350 W |
| Elektronika | |
| Ovládací displej | 5″ dotykový |
| Úložisko | Vstavaných 32 GB eMMC + USB port |
| Ovládacie rozhranie | Dotykový displej a PC aplikácia |
| Senzory | |
| Kamera živého náhľadu | Vstavaná, 1280×720 |
| Senzor prasknutia plastu | Áno |
| Senzor upchatia plastu | Áno |
| Senzor prasknutia vlákna | Áno |
| Senzor upchatia vlákna | Áno |
| Softvér | |
| Slicer | FibreSeek Aura (FFF + CFC) |
| Operačný systém | Windows, Mac |
| Podporované formáty | STL, STEP, 3MF |
Tlačové materiály
PLA
PLA (Polylactic Acid) je jeden z najpopulárnejších materiálov pre 3D tlač vďaka svojej jednoduchej tlačiteľnosti, nízkym nákladom a environmentálnym vlastnostiam. PLA je biologicky rozložiteľný a nevyžaduje vysoké teploty pre tlač, čo znižuje energetickú spotrebu. Má hladký povrch po tlači a je k dispozícii vo viacerých farebných variantoch a s rôznymi vlastnosťami.
Aplikácie
- Dielce o maximálnom možnom rozmere bez deformácii
- Komponenty vyžadujúce biologickú odbúrateľnosť
- Modely s textúrami a jemným detailom
- Prezentačné a umelecké modely
ABS
ABS (Acrylonitrile Butadiene Styrene) je populárny termoplastický materiál používaný v 3D tlači. Je známy svojou vysokou pevnosťou a odolnosťou proti nárazom teplotám, čo ho robí ideálnym pre výrobu funkčných prototypov a koncových výrobkov. ABS má hladký povrch a je ľahko opracovateľný po tlači, umožňujúc ďalšie úpravy ako spájanie a brúsenie.
Aplikácie
- Prototypy na overenie a testovanie finálnych výrobkov
- Koncepty súčiastok a mechanizmov
- Predmety do domácnosti a dielne
- Prezentačné a umelecké modely
PETG
PETG (Polyethylene Terephthalate Glycol) je populárny materiál, ktorý kombinuje vlastnosti PLA a ABS. Je známy svojou vynikajúcou pevnosťou, odolnosťou proti nárazom a pružnosťou. PETG je ľahko tlačiteľný a má dobrú priľnavosť medzi vrstvami, čo zabezpečuje pevné a trvanlivé výtlačky. Materiál je odolný voči vlhkosti a chemikáliám a je zdravotne nezávadný.
Aplikácie
- Elementy vyžadujúce odolnosť voči mazadlám a olejom
- Komponenty vyžadujúce odolnosť voči chemikáliam
- Prototypovanie komponentov pre balenie
- Mechanické prvky strojných zariadení
- Prototypy mechanických častí
HIPS
HIPS (High Impact Polystyrene) je odolný a flexibilný materiál používaný v FDM 3D tlači, ktorý sa vyznačuje vysokou odolnosťou voči nárazom. Je ideálny pre funkčné prototypy a môže slúžiť aj ako podporný materiál pre ABS, pretože je možné ho rozpustiť limonenom. HIPS je jednoduchý na spracovanie, čo z neho robí obľúbenú voľbu pre rôzne projekty a aplikácie.
Aplikácie
- Prototypy puzdier a krytov pre spotrebnú a priemyselnú techniku
- Modely s veľkými rovnými plochami bez vystavenia UV žiareniu
- Diely vyžadujúce odolnosť voči riedidlám a rozpúšťadlám
- Modely pre architektúru a urbanizmus
ASA
ASA (Acrylonitrile Styrene Acrylate) je termoplastický materiál, ktorý je podobný ABS, ale ponúka lepšiu odolnosť voči UV žiareniu a poveternostným podmienkam. Vďaka svojim vlastnostiam je ideálny pre vonkajšie aplikácie, kde je materiál vystavený slnečnému žiareniu a nepriaznivým poveternostným podmienkam a teplotám. ASA sa tiež vyznačuje dobrou pevnosťou a nízkou deformáciou.
Aplikácie
- Modely odolávajúce zmenám vonkajšieho prostredia
- Funkčné prototypy a automobilové dielce
- Súčiastky odolné voči UV žiareniu
- Prototypy mechanických častí
TPU (Flex) FFF
TPU (Thermoplastic Polyurethane) je flexibilný a odolný materiál s rôznymi stupňami mäkkosti povrchu (Shore 60A až Shore 98A), ktorý kombinuje elastické a mechanické vlastnosti. Vyniká vysokou pružnosťou, odolnosťou proti nárazom, chemikáliám a vysokým teplotám, čo ho robí ideálnym pre aplikácie, kde je potrebná flexibilita, ako sú ochranné kryty, tesnenia a rôzne upínacie prvky.
Aplikácie
- Časti odolné voči vysokým teplotám 130˚C
- Prvky, ktoré musia byť odolné voči olejom a mazadlám
- Tesnenia, ochranné puzdra a mäkké časti mechanizmov
- Pre všetky aplikácia, kde je požadovaná pružnosť dielov
X-CGF
Materiál X-CGF využíva technológiu CFC na vystuženie tlačených dielov kontinuálnym nekonečným skleným vláknom. Tento kompozit je navrhnutý pre aplikácie, kde je potrebná vysoká mechanická odolnosť, ale zároveň sa vyžaduje flexibilita (húževnatosť) na absorbovanie nárazov, prípadne špecifické fyzikálne vlastnosti, aké uhlík nedokáže poskytnúť.
Aplikácie
-
Vysoká húževnatosť a odolnosť voči nárazom: Na rozdiel od tuhého a krehkejšieho uhlíka dokáže sklené vlákno energiu nárazu absorbovať a pružne na ňu reagovať.
-
Elektrická nevodivosť (izolácia): Perfektná voľba pre elektronický priemysel a elektro-komponenty, kde je prítomnosť vodivého uhlíka nežiaduca.
-
Hlavné využitie: Kryty elektroniky, elektricky izolované montážne prípravky, diely vystavené dynamickému namáhaniu a nárazom, pevné mechanické komponenty s ohľadom na optimalizáciu rozpočtu.
X-CCF
Materiál X-CCF predstavuje vrchol v oblasti kompozitnej 3D tlače technológiou CFC (Continuous Fiber Co-extrusion). Na rozdiel od bežných filamentov s krátkymi sekanými vláknami, technológia X-CCF vkladá do každej vrstvy nekonečné, neprerušené uhlíkové vlákno. Výsledkom sú diely s extrémnym pomerom pevnosti k hmotnosti, ktoré dokážu plnohodnotne nahradiť hliníkové a kovové komponenty.
Aplikácie
-
Extrémna pevnosť v ťahu a tuhosť: Vlákno nesie hlavné mechanické zaťaženie pozdĺž dráhy ukladania, čím eliminuje delamináciu vrstiev.
-
Nízka hmotnosť: Ideálne riešenie pre robotické ramená, uchopovače (EOAT), drony a automotive aplikácie, kde sa počíta každý gram.
-
Hlavné využitie: Funkčné prototypy namáhaných dielov, montážne prípravky a kalibre, ľahké koncové ramená robotov, náhrada frézovaných hliníkových dielov.
PP
PP (Polypropylén) je termoplastický materiál známy svojou ľahkosťou, flexibilitou a odolnosťou voči chemikáliám. V 3D tlači je vhodný na výrobu dielcov, ktoré vyžadujú vysokú odolnosť a pružnosť, ako sú obaly, kontajnery a technické komponenty. PP má nízku priľnavosť k podložke, čo môže znamenať potrebu špeciálnej prípravy tlačovej plochy alebo použitie adhéznych prostriedkov.
Aplikácie
- Vhodné pre pneumatické aplikácie
- Možnosť zvárať s inými PP dielmi
- Automobilový priemysel
- Plastikársky priemysel
- Laboratóriá
PC
PC (Polycarbonate) je technický plast s vynikajúcimi mechanickými vlastnosťami, vysokou odolnosťou voči nárazom a vysokou tepelnou stabilitou. Tento materiál je široko využívaný v rôznych priemyselných aplikáciách, vrátane 3D tlače, kde ponúka robustnosť a odolnosť potrebnú pre funkčné a technické komponenty.
Aplikácie
- Vysoká odolnosť voči nárazom
- Vysoká tepelná stabilita
- Transparentnosť a optická čistota
- Vysoká odolnosť voči chemikáliám a olejom
- Možnosť použitia v náročných priemyselných prostrediach
ESD
ESD filamnty (Electrostatic Discharge) sú špeciálne 3D tlačové materiály navrhnuté tak, aby zabránili akumulácii statickej elektriny a chránili citlivé elektronické komponenty pred elektrickým výbojom. Tieto filamenty sú zvyčajne založené na polyméroch, ako je ABS, PETG alebo nylon, a obsahujú prísady, ktoré zaisťujú ich vodivosť.
Aplikácie
- Prototypy elektronických komponentov
- Puzdra a ochranne kryty pre PCB dosky
- Zásobníky a organizéry pre elektroniku
- Výroba antistatických obalov a kontajnerov
PA6
PA6 (Polyamide 6) je veľmi odolný a pevný materiál s vynikajúcimi mechanickými vlastnosťami. Vyniká dobrou odolnosťou voči opotrebovaniu, nárazom a chemikáliám, čo ho robí ideálnym na výrobu funkčných dielcov a mechanických komponentov. PA6 má oproti PA12 tendenciu absorbovať vlhkosť, preto je dôležité ho skladovať na suchom mieste.
Aplikácie
- Nástroje, úchyty, funkčné komponenty
- Ozubenia a diely podliehajúce namáhaniu
- Namáhané časti strojov
- Mechanické časti
PA12
PA12 (Polyamid 12), známy tiež ako nylon, je technický plast používaný v širokej škále aplikácií v priemysle a v 3D tlači. Vyniká nízkou absorpciou vlhkosti, čo znižuje deformácie a zlepšuje stabilitu výtlačkov, a zároveň ponúka dobrú odolnosť voči chemikáliám a opotrebovaniu.
Aplikácie
- Nástroje, úchyty, funkčné komponenty
- Ozubenia a diely podliehajúce namáhaniu
- Klipy, kryty, pracky a funkčné súčiastky
- Mechanické časti
PC-ABS
PC-ABS (Polykarbonát-Akrilonitril-butadién-styrén) je pokročilý materiál používaný v 3D tlači, ktorý kombinuje pevnosť a tepelnú odolnosť polykarbonátu (PC) s ľahkou tlačiteľnosťou a mechanickými vlastnosťami ABS. PC-ABS je známy svojou vysokou nárazuvzdornosťou, dobrými mechanickými vlastnosťami a hladkým povrchom.
Aplikácie
- Komponenty vyžadujúce odolnosť voči teplotám
- Súčiastky podliehajúce mechanickému namáhaniu
- Prototypy a funkčné súčiastky
- Kryty a púzdra
UL94 V0
Samozhášavé filamenty podľa normy UL94 V0 sú špeciálne typy 3D tlačových materiálov na báze ABS alebo PC navrhnuté tak, aby spĺňali požiadavky na bezpečnosť a minimalizovali riziko vzniku požiaru. Tieto materiály majú pridružené prísady, ktoré zaisťujú, že pri vystavení ohňu alebo vysokým teplotám sa samy uhasia, čím sa obmedzí šírenie plameňa.
Aplikácie
- Výroba krytov a komponentov pre elektroniku
- Komponenty v automobilovom priemysle
- Letecký a kozmický priemysel
- Kryty alarmov a senzorov
Kompozitné
Kompozitné filamenty sú 3D tlačové materiály, ktoré kombinujú základný polymér (napr. PA, PC, PETG) s rôznymi prísadami, ako sú uhlíkové vlákna (CF), sklené vlákna (GF) alebo kovové častice, aby sa dosiahli vylepšené mechanické vlastnosti a špecifické funkcie. Tieto filamenty sú obľúbené v rôznych aplikáciách vďaka svojim jedinečným vlastnostiam.
Aplikácie
- Prímes uhlíku (CF) zvyšuje pevnosť a tuhosť
- Výroba funkčných prototypov namáhaných dielov
- Prímes skla (GF) zvyšuje pevnosť a oteruvzdornosť
- Priemyselné aplikácie v automobilovom a leteckom odvetví
Vodivé
Vodivé filamenty sú špeciálne 3D tlačové materiály, ktoré obsahujú vodivé častice, ako sú uhlíkové vlákna alebo kovové prášky, aby sa dosiahlo elektrické vodivosti. Tieto filamenty sú zvyčajne založené na plastových polyméroch, ako je PLA alebo ABS.
Aplikácie
- 3D tlač elektrických obvodov a senzorov
- Kreatívne produkty, svietidlá a umenie
- Prototypy elektrických zariadení
- Testovanie elektrických častí
CLEAR
Číre materiály v kontexte 3D tlače sú špeciálne polyméry na báze PET, ktoré ponúkajú vynikajúcu priehľadnosť a optickú čistotu po tlači alebo po následnej úprave povrchu. Tieto materiály sú ideálne pre aplikácie, kde je potrebné, aby boli vytlačené diely simulovali čírosť a transparentnosť.
Aplikácie
- Koncepty modelov imitujúcich sklo a priehľadný plast
- Komponenty vyžadujúce odolnosť voči chemikáliám
- Funkčné prototypy vyžadujúce priehľadnosť
- Dekoratívne elementy prepúšťajúce svetlo
BVOH
BVOH (Butenediol vinyl alcohol co-polymer) je špeciálny biologicky rozložiteľný materiál, ktorý sa používa ako podporný materiál pri 3D tlači. Jeho hlavnou vlastnosťou je vysoká rozpustnosť vo vode, čo umožňuje jednoduché odstránenie podporných štruktúr bez poškodenia hlavného tlačeného materiálu. BVOH je ideálny pre tlač tvarovo náročných geometrií a komplexných modelov.
Aplikácie
- Podporné štruktúry pri tlači
- Rozpustitilné vo vode

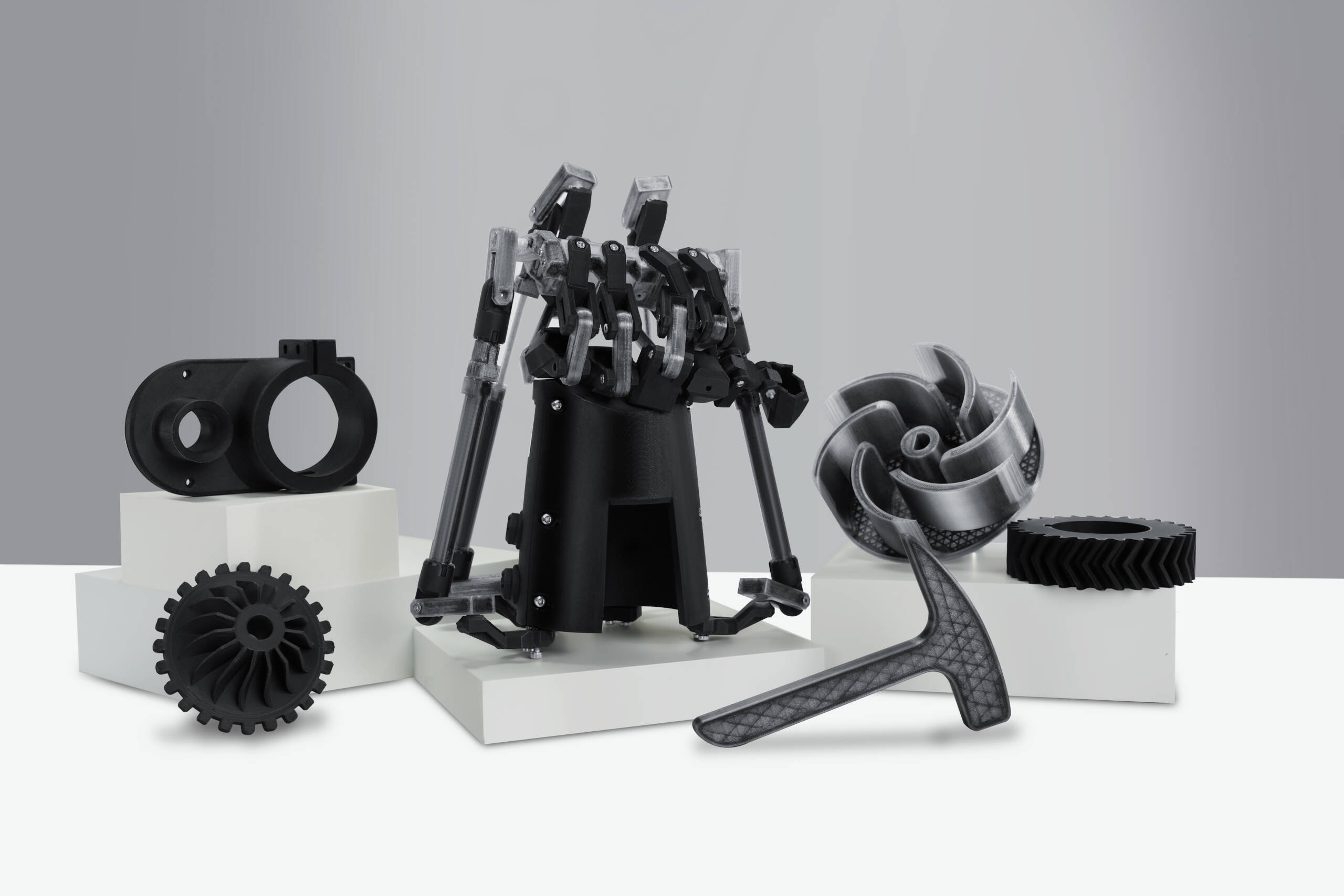

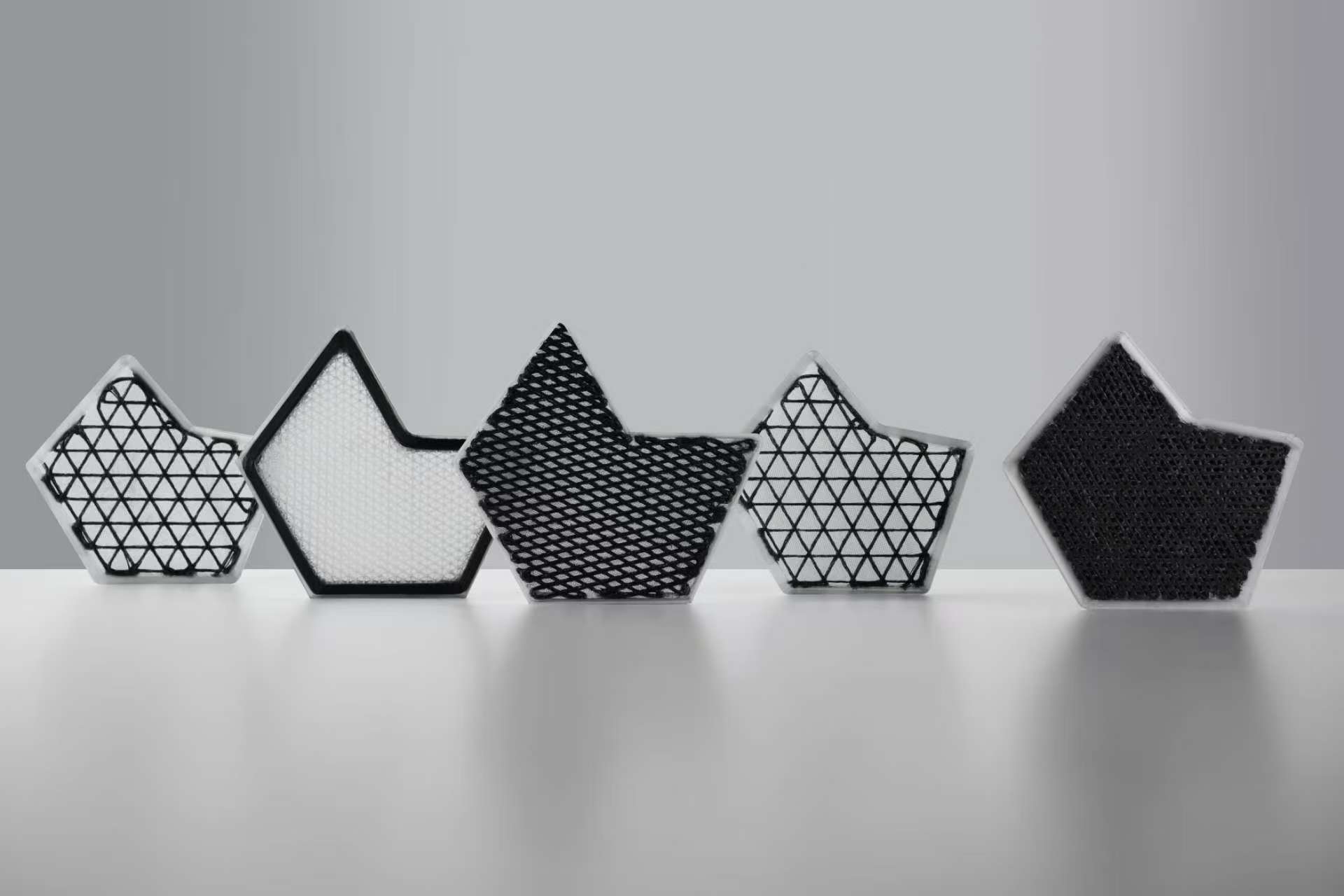

Objavte FibreSeeker 3 na videách a fotkách
